量産品

先月に少量製作した部品でしたが今月は沢山製作する事になりました。

外注先様へ先月末に機械加工部品を手配しており先週、全て揃ったので先週始めから製作開始をしました。

エンジンとラジエターホースの接続部のパイプです。

オールチタン製で指の太さほどのサイズです。

この製品の設計は３Dで設計してパイプ部になる部品はレーザーカットで設計寸法通りに作られてますがレーザーカット時の熱で歪みが発生して合わせ面が若干隙間ができます。

なのでベルトサンダーで面だしをして合わせ面に隙間がないようにします。

小さいために手で持ってやりにくいので両面テープを貼り指にくっつくようにして

慎重に面を削ります。

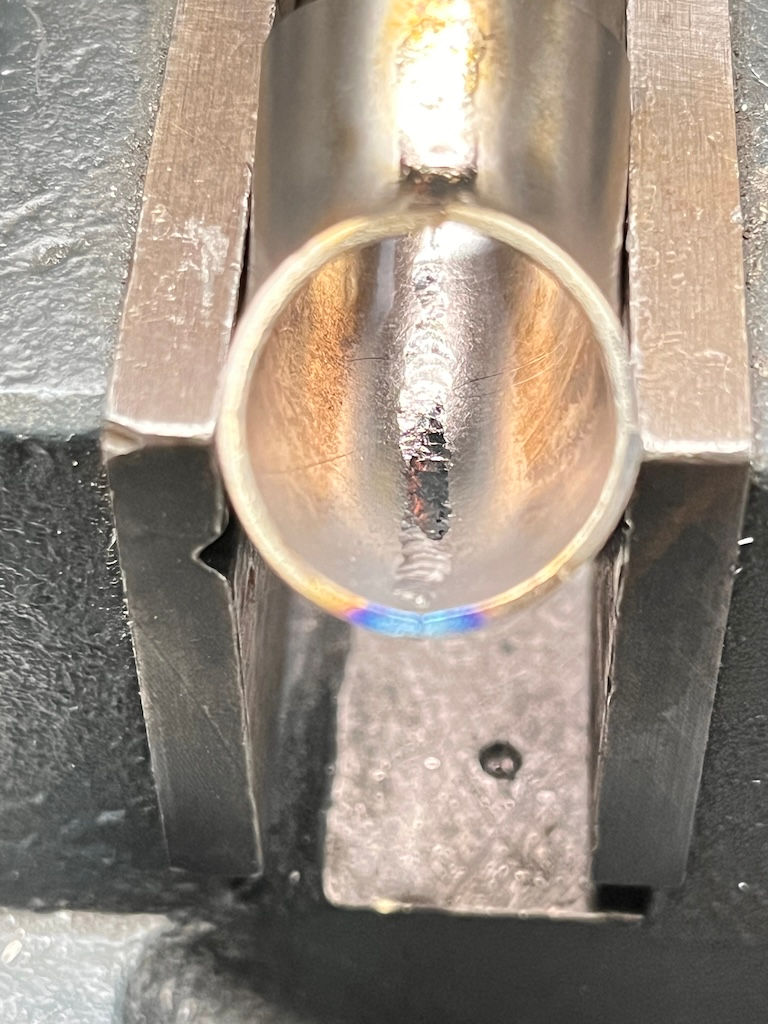

小さい部品なので溶接量は少ないのですが部品の性質上、溶接は内側まで溶け込む必要があるので裏ビードをしっかり出します。

プレス部品の溶接組立完了

パイプのベースになる箇所を仮溶接組立

接合部は溶接棒を使わず突き合わせ溶接なので入念にすり合わせを行なって治具上で仮付けします。

ここまでで全工程の５０％

本溶接後に溶接漏れの有無を検査

この後、バフ屋さんにてピカピカにバフ研磨をしてもらいます。

続きはバブ仕上がり後に

それではまた。
